Chemitec מתמקדת באספקת איכות, ניטור והערכה מערכתית של ההיבטים השונים של התכנון והתכנון (MRP).
Analyzer עבור פרמטרים כימיים כגון אל, NH +, CR (VI),PO 3-, FE, MN, SIO ואחרים על פי בקשה.
הוא מורכב משני חלקים, הידראולי / אנליטי ואלקטרוניקה. שני חלקים אלה מופרדים זה מזה כדי להבטיח יעילות ועמידות של כל החלקים.
ממשק משתמש (HMI) – ממשק המשתמש כולל מחשב תעשייתי עם מסך מגע.
המכשיר מסופק עם כיול במפעל, שבוצע באמצעות פתרונות סטנדרטיים מוסמכים; עם זאת, למשתמש יש אפשרות לשנות כיול זה על ידי משחק ישירות על מקדם K (1,000 כברירת מחדל).
מקדם "K" ניתן לקבוע באופן אוטומטי על ידי המכשיר לאחר ביצוע מדידה של ערך ידוע, להגדיר בתיבה "סטנדרטית".
לחלופין, ניתן לשנות את הכיול באמצעות טבלת מתאם ABS / PPM (עד מקסימום של 50 נקודות).
תוכנת הבקרה, פשוטה ואינטואיטיבית, מאפשרת הבנה מיידית של כל הפקודות והפונקציות.
ניתן לבצע מדידות במרווחים מתוכנתים, בזמן מסוים או באירוע חיצוני.
ארכיון התוכנה ועושה זמין בצורה גרפית כל המדידות.
המכשיר מיועד לחיבור ל- LAN הקיים.

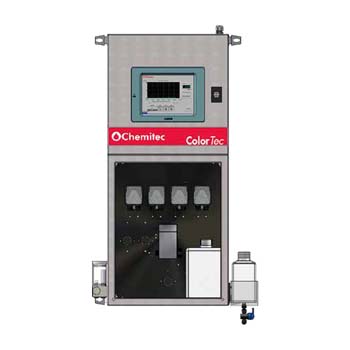

הרכב המערכת
בקר מסך מגע
משאבה peristaltic עבור מינון ריאגנטים / מדגם / ניקוי מים
מדגם / ניקוי מים סולנואיד שסתומים מדידת תא
דוגמת תאי ניקוי מים מיכל מים בקבוקי מגיב
שלבים של מחזור המדידה
כניסה של המדגם בתא המדידה לשטיפה / תחול
מדידה ראשונה על המדגם כפי שהוא (אפס photometric)
תוספת מגיב באמצעות התפתחות המשאבה peristaltic של התגובה באמצעות ערבוב
קריאה של הצבע (ספיגה): המדידה הדיפרנציאלית בין אפס לספיגה מעובדת על ידי המעבד האלקטרוני והמרה לערך ריכוז באמצעות טבלאות מתאם ספציפיות שפותחו במעבדות שלנו
תהליך Analyzer

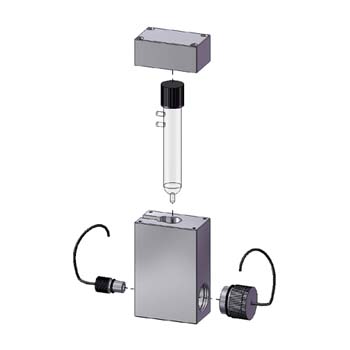

מדידת תא
תא המדידה מורכב סליל אלומיניום תרמי בתוך אשר מכיל צינור בדיקה לתוך אשר זורם את הנוזל להיות מנותח.
מקרן עם הוביל שולח קרן אור העובר דרך המדיום, בעוד photodiode, הממוקם בצד הנגדי של המקרן ביחס לניתוח נוזלי, מקבל את האות שניתן על ידי קרן האור הנפלטת, על פי חוק Lambert בירה .

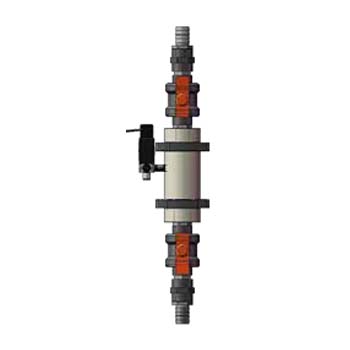

מערכת סינון (אופציונלי)
ביישומים מסוימים, יש צורך לבצע טיפול מראש של המדגם כדי להסיר חלקיקים תלויים הנוכחי לתוך הנוזל להיות מנותח.
Chemitec יכול לספק מערכת סינון ב 100 מיקרומטר, להשלים עם מערכת ניקוי עצמי (עם אוויר דחוס) מצויד על פאנל קדוח מראש להיות מותקן בנוחות על הקיר.
בדיקה עבור מוצקים מוסרים צבע tec
טווח פוטומטרי 2.5 דיוק צפיפות אופטית ± 3% של בקנה מידה מלא
הדירות 90% מהמדד
תדירות הניתוח
לפי שעה או שלב (20 דקות מינימום)
עכירות של מדגם מקסימום 10 ftu / ntu. עבור גבוה יותר. מומלץ להשתמש במערכת סינון. (אופציונאלי)
לחץ נוזלי 0,1 … 0,3 atm. יַצִיב
H2O או לחץ אוויר עבור שטיפת מסנן
0,1 … 0,5 atm. יַצִיב
מדידת חיישן רגיל סיליקון חיישן עם 17-bit ממיר דיגיטלי גל 445 … 800 ננומטר עם LED
מקור אור LED.
קריאה תא עשוי PIREX® Ø 16 מ"מ
מערבל אלומיניום thermostat תגובה סליל תגובתי מינון תגובה סליל באלומיניום תרמי
ניקוי מערכת הידראולי
שטיפה אוטומטית עם H2O מזוקקים
להדמיה LCD 8.4 תצוגת צבע
מידע על מסך מגע התנגדות
מחשב CPU Atom עם 4GB פלאש גישה לדיסק למערכת באמצעות סיסמה
ארכיון חוזר, עם תאריך ואחסון ערך
ויזואליזציה של צעדים
באמצעות SW ניתן להציג את התרשים היומי, השבועי ו / או החודשי של כל האמצעים בארכישנים
הורד נתונים באמצעות התקן אחסון מסוג USB
הגדר נקודות שני (2) on-off לתכנות כמו דקות. או מקסימום. via sw
פלט ממסר מגעים מקס 2a 220v התנגדות עומס
פלט נוכחי 0/4 … 20 ma לתכנות באמצעות תוכנה לטעון מקסימום 500 ohm
ממשק סידורי שני (2) on-off לתכנות כמו דקות. או מקסימום. via sw
כיול ידני עם הפעלה מתפריט
כיול Curve יצירת עקומת הכיול באמצעות טבלה מ 2 עד 50 נקודות שבה ניתן להזין ערכים שרירותיים
מידות (L x h x p) 1000 x 400 x 200 מ"מ משקל 45 ק"ג
ספק כוח 220 VC 50 HZ (110VAC על בקשה) צריכת חשמל 100 W מקסימום
